คู่มือซ่อม ISUZU TROOPER ระบบไฟฟ้าทั้งคัน WIRING DIAGRAM (โฉมปี '98-'02 / เครื่องยนต์ 6VD1,4JG2)

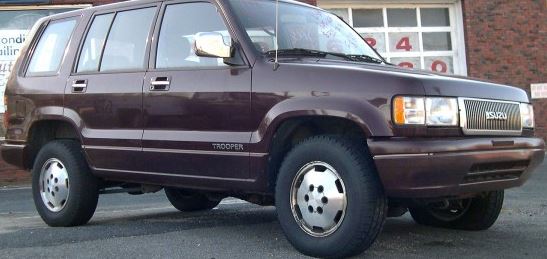

ISUZU TROOPER โฉมปี '98-'02 (SUV)

อธิบาย ระบบไฟฟ้าทั้งคัน Wiring Diagram โฉมปี '98-'02

เครื่องยนต์ 6VD1,4JG2

***ด้วยเหตุผลบางประการ จำต้องลงรายละเอียดแต่เพียงบางส่วน และขอสงวนสิทธิ์ ไม่เสนอรูปตัวอย่างในคู่มือการซ่อมรุ่นนี้

เนื้อหา 323 หน้า

 Engine Type:

1. 6VD1 : เครื่องยนต์ 3200 CC.

2. 4JG2 : เครื่องยนต์ 3200 CC.

อธิบาย

   ระบบไฟฟ้าแชสซี  Wiring Diagram

          - ข้อมูลทั่วไป

          - ข้อสังเกตสำหรับการทำงานเกี่ยวกับเรื่องไฟฟ้า

          - สัญลักษณ์และอักษรย่อ

     ชิ้นส่วนสำหรับวงจรไฟฟ้า

          - สายไฟ

          - ฟิวส์

          - ฟิวส์สายไฟ

          - เซอร์กิตเบรกเกอร์

          - รีเลย์

          - ไดโอด

          - หัวเสียบสายไฟ

          - การอ่านผังวงจร

          - ข้อมูลและข้อกำหนดที่สำคัญ

          - ที่อยู่ของฟิวส์,ฟิวส์สายไฟ,เซอร์กิตเบรกเกอร์

          - วงจรแผงฟิวส์

          - ที่อยู่ของรีเลย์,ไดโอด

          - จุดลงกราวด์

          - ที่อยู่ของชิ้นส่วน

          - การเดินมัดสายไฟ

     การซ่อมระบบ

          - ระบบสตาร์ทและไฟชาร์ท

          - Electronic Control Module (ECM)

          - ระบบ QOS - III (4JG2)

          - ไฟใหญ่และไฟตัดหมอก

          - ไฟหรี่,ไฟท้าย,ไฟส่องป้าย,ไฟแสงสว่าง

          - ไฟเบรกและไฟไล่ฝ้ากระจกหลัง

          - ไฟเลี้ยว,ไฟสัญญาณฉุกเฉิน,ไฟถอยหลังและแตร

          - ไฟในเก๋ง,ไฟห้องเก็บสัมภาระ,ไฟข้างประตู,ไฟอ่านนหนังสือ,

             ออดเตือน

          - ล็อกประตูอัตโนมัติ(เซ็นทรัลล็อก)

          - กระจกไฟฟ้า

          - ระบบควบคุมความเร็วคงที่

          - ระบบป้องกันล้อล็อก(ABS)(ถ้ามี)

          - ที่ปัดน้ำฝน,ที่ฉีดน้ำล้างกระจก หน้า-หลัง

          - ที่ปัดน้ำฝน/ที่ฉีดน้ำล้างไฟใหญ่

          - วิทยุ,เสาอากาศอัตโนมัติ,นาฬิกาดิจิตอล,ที่จุดบุหรี่

          - กระจกมองข้างไฟฟ้า

          - มิเตอร์และไฟเตือน

          - เครื่องปรับอากาศและฮีตเตอร์
