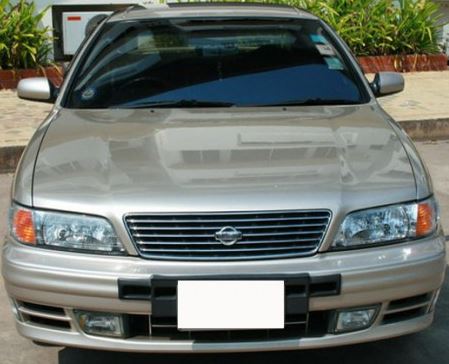

วงจรไฟฟ้า (Wiring Diaram) และรหัสปัญหา รถยนต์ NISSAN CEFIRO A32 เครื่องยนต์ VQ20,VQ30 (TH)

รหัสสินค้า n-003

คู่มือซ่อมระบบควบคุมการทำงานรถยนต์ NISSAN CEFIRO A32 เครื่องยนต์ VQ20,VQ30

ภายในหนังสือบอกระบบเครื่องยนต์เท่านั้น มี wiring diagram เครื่องยนต์เท่านั้นและมีรหัสปัญหาต่างๆ

ภายในหน้งสือมีรูปภาพประกอบ  (TH)

***ด้วยเหตุผลบางประการ จำต้องลงรายละเอียดแต่เพียงบางส่วน และขอสงวนสิทธิ์ ไม่เสนอรูปตัวอย่างในคู่มือการซ่อมรุ่นนี้

เนื้อหาทั้งหมด 190 หน้า

BODY TYPE & ENGINE TYPE

1.Cefiro A33 : VQ20

2.Cefiro A33 : VQ30

รายละเอียดและข้อมูล

เครื่องยนต์และระบบควบคุมมลภาวะของเครื่องยนต์ทั้งหมด

 -วงจรไฟฟ้า

 -วงจรแสดงรายละเอียดของระบบ ECCS

 -รูปของท่อแวคคั่มต่างๆในเครื่องยนต์

 -ผังการทำงานของระบบ

รายละเอียดของเครื่องยนต์และระบบควบคุมภาวะของเครื่องยนต์ทั้งหมด

 -ระบบควบคุมการฉีดน้ำมันเชื้อเพลิงแบบหลายจุด (MFI)

 -ระบบจุดระเบิดด้วยจานจ่าย

 -ระบบควบคุมการทำงานตัดระบบแอร์

 -ระบบควบคุมการการตัดการจ่ายน้ำมันเชื้อเพลิง

ระบบควบคุมมลภาวะจากไอน้ำมันเชื้อเพลิง

 -รายละเอียด

 -การตรวจสอบ

การระบายไอน้ำมันเครื่องจากอ่างน้ำมันเครื่อง

 -รายละเอียด

 -การตรวจสอบ

ขั้นตอนพื้นฐานในการบริการ

 -การลดแรงดันน้ำมันเชื้อเพลิง

 -การตรวจเช็ดแรงดันน้ำมันเชื้อเพลิง

 -การถอดและการประกอบกลับชุดหัวฉีดน้ำมันเชื้อเพลิง

 -การตรวจสอบและการปรับแต่งลูกเบี้ยวเดินเบารอบสูง

 -ระบบจุดระเบิดโดยตรง-วิธีการตรวจสอบรอบเดินเบา

 -การปรับแต่งรอบเดินเบา / องศาจุดระเบิด /อัตราส่วนผสม

รายละเอียดของระบบการวิเคราะห์ปัญหากับตัวรถ

 -หลอดไฟแสดงข้อบกพร่อง

 -CONSULT

การวิเคราะห์ข้อบกพร่องรายละเอียดทั่วไป

 -ลำดับขั้นตอนการทำงาน

 -รายละเอียดลำดับการทำงาน

 -แบบฟอร์มวิเคราะห์ข้อบกพร่อง

 -ตารางบอกโค๊ดจากการวิเคราะห์ปัญหา

 -ตารางระบบช่วยตัวเอง

 -การตรวจสอบขั้นต้น

 -ตารางมาตรฐานในการตรวจสอบอาการต่างๆ

 -ตัวเลขในตารางแสดงค่าในโหมด DATA MONITORของเครื่อง CONSULT

 -ขั้วหล่อง ECM และค่าอ้างอิง

การวิเคราะห์ข้อบกพร่องที่ไม่สามารถตรวจสอบจากโค๊ดที่กล่อง ECM

 -เซนเซอร์บอกความเร็วรถ (VSS)

 -วาล์วควบคุมอากาศในรอบเดินเบา (IACV)

 -ออกซิเจนเซนเซอร์ตันหน้าและหลังด้านซ้ายและขวาของเครื่องยนต์

 -โซลินอยด์วาล์วควบคุมถังดักไอน้ำมันเชื้อเพลิง

 -สวิทช์จอดและสวิทช์บอกตำแหน่งเกียร์ว่าง

 -โซลินอยด์วาล์วควบคุม EGR และถังดักไอน้ำมันเชื้อเพลิง

 -ระบบควบคุมการเปลี่ยนแปลงปริมาณอากาศเข้าเครื่อง(VIAS)

 -หัวฉีด

 -สัญญาณสตาร์ท

 -ระบบควบคุมปั้มน้ำมันเชื้อเพลิง

 -ระบบควบคุมพัดลมระบายความร้อน

 -สวิทช์แรงดันน้ำมันพวงมาลัยพาวเวอร์

 -IACV-FICD โซลินอยด์วาล์ว

 -สัญญาณโหลดทางไฟฟ้า

 -หลอดไฟตรวจสอบและปลั๊กสายต่อเครื่อง CONSULT
