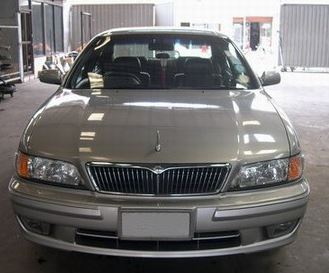

คู่มือซ่อมระบบปรับอากาศและระบบไฟฟ้า (Wiring Diagram) NISSAN A32_Series (VQ20DE,VQ30DE) (TH)

รหัสสินค้า N-006

หนังสือคู่มือซ่อมระบบปรับอากาศและระบบไฟฟ้า (Wiring Diagram) NISSAN A32_Series (VQ20DE,VQ30DE) (TH)

อธิบาย การซ่อมระบบปรับอากาศและระบบไฟฟ้า (Wiring Diagram)

***ด้วยเหตุผลบางประการ จำเป็นต้องลงรายละเอียดแต่เพียงบางส่วน และขอสงวนสิทธิ์ ไม่เสนอรูปตัวอย่างในคู่มือการซ่อมรุ่นนี้

เนื้อหา 412 หน้า

Body Type :

   - A32 Series

Engine Type :

   - VQ20DE

   - VQ30DE

อธิบาย รายละเอียดดังนี้

ระบบปรับอากาศ

Manaul & Auto

   ข้อควรระวังและการเตรียมการ

     - ข้อควรระวังในการทำงานกับสารหล่อเย็น

     - HFC-134a (R-134a)

     - ข้อควรระวังในการใช้สารทำความเย็นโดยทั่วไป

     - ข้อควรระวังในการต่อขั้วสายสารทำความเย็น

     - ข้อควรระวังในการซ่อมคอมเพรสเซอร์

     - เครื่องมือและอุปกรณ์ที่ใช้กับสารทำความเย็น HFC-134a (R-134a)

     - ข้อควรระวังในการใช้เครื่องมือและอุปกรณ์

   รายละเอียด

     - วงจรระบบทำความเย็น

     - คอมเพรสเซอร์แบบเปลี่ยนแปลงปริมาณการจ่าย

     - น้ำยาแอร์

     - ภาพชิ้นส่วนต่างๆ

     - ทิศทางการไหลของอากาศ

   การวิเคราะห์ปัญหา

     - การวิเคราะห์ปัญหาโดยการทดสอบผลการทำงาน

     - แผนผังแสดงการทำงาน

     - การวิเคราะห์ปัญหาที่เกิดจากแรงดันผิดปกติ

AUTO

   รายละเอียด

     - บทนำ

     - การควบคุม

AUTO สำหรับรถพวงมาลัยขวา

   การวิเคราะห์ปัญหา

     - แผนผังแสดงอาการของปัญหา

     - ตำแหน่งติดตั้งสายไฟ

     - การตรวจสอบวงจรอย่างรวดเร็วและหาจุดบกพร่องได้ง่าย

     - วงจรไฟฟ้า - A/C, A -

AUTO

   รายละเอียดของระบบ

     - แผนผังการทำงานทั้งหมดของระบบควบคุม

     - ระบบควบคุมสัญญาณเข้าของชิ้นส่วนต่างๆ

     - ระบบควบคุมการทำงานแอร์แบบอัตโนมัติ (Auto amp.)

     - ระบบควบคุมสัญญาณออกของระบบต่างๆ

Manual & Auto

   ขั้นตอนการตรวจซ่อม

     - ขั้นตอนการตรวจซ่อมระบบน้ำยาแอร์ HFC-134a (R-134a)

     - ปริมาณน้ำมันหล่อลื่นคอมเพรสเซอร์

     - ท่อน้ำยาแอร์

     - จุดยึดคอมเพรสเซอร์

     - การปรับความตึงสายพานแอร์

     - ชุด FICD

   ข้อมูลกำหนดและค่ามาตรฐาน

     - ค่ามาตรฐานทั่วไป

     - การตรวจสอบและปรับแต่ง

ระบบไฟฟ้า (Wiring Diagram)

     - รายละเอียดขั้วเสียบสายไฟ

     - รายละเอียดรีเลย์ต่างๆ

   แหล่งจ่ายไฟ

     - วงจรไฟฟ้า - ไฟเลี้ยงระบบหลัก -

     - แผนผังวงจรไฟฟ้า

     - ฟิวส์

     - Fusible Link

   แบตเตอรี่

     - ข้อพึงปฏิบัติในการใช้แบตเตอรี่

     - ข้อมูลกำหนดและค่ามาตรฐาน

   ระบบสตาร์ท

     - วงจรไฟฟ้า - สตาร์ท -

     - โครงสร้าง

     - การถอดและการประกอบ

     - การตรวจสอบเฟืองมอเตอร์สตาร์ทและชุดคลัตช์

     - ข้อมูลกำหนดและค่ามาตรฐาน

   ระบบไฟชาร์จ

     - วงจรไฟชาร์จ

     - โครงสร้าง

     - การถอดและการประกอบ

     - ข้อมูลกำหนดและค่ามาตรฐาน

     - การวิเคราะห์ปัญหา

   สวิทช์คอพวงมาลัย

     - การตรวจสอบสวิทช์คอพวงมาลัย

     - การเปลี่ยนชิ้นส่วนสวิทช์คอพวงมาลัย

     - การตรวจสอบพวงมาลัย

   ไฟหน้า

     - วงจรไฟฟ้า H/Lamp

     - การวิเคราะห์ปัญหา

   ไฟหน้า - ระบบไฟส่องสว่างเวลากลางวัน

     - รายละเอียดของระบบ

     - การทำงานของระบบไฟส่องสว่างเวลากลางวัน

     - แผนผังวงจรไฟฟ้า

     - วงจรไฟฟ้า DTRL

   ไฟหน้า

     - การวิเคราะห์ปัญหาของระบบไฟส่องสว่างเวลากลางวัน

     - การเปลี่ยนหลอดไฟหน้า

     - การปรับมุมส่องสว่างของไฟหน้า

   ระบบควบคุมไฟหน้า

     - วงจรไฟฟ้าของระบบควบคุมไฟหน้า H/Aim

     - แผนผังวงจรไฟฟ้าของระบบควบคุมไฟหน้า

     - รายละเอียดต่างๆ

   ไฟส่องสว่างภายนอกห้องโดยสาร

     - ไฟหรี่,ไฟส่องป้ายและไฟท้าย (Tail/L)

     - ไฟเลี้ยวและไฟฉุกเฉิน (Turn)

     - แผนผังวงจรไฟฟ้าไฟเลี้ยวและไฟฉุกเฉิน

     - การวิเคราะห์ปัญหาของไฟเลี้ยวและไฟฉุกเฉิน

     - การตรวจสอบชุดแฟลชเชอร์

     - วงจรไฟเบรก (Stop/L)

     - วงจรไฟถอย (Back/L)

     - วงจรไฟตัดหมอกหน้า (F/FOG)

     - การปรับแต่งระดับไฟตัดหมอกหน้า

     - วงจรไฟตัดหมอกหลัง (R/FOG)

     - วงจรไฟเสริมขณะเลี้ยว (CORNER)

     - ค่ามาตรฐานของหลอดไฟ

   ไฟส่องสว่างภายในห้องโดยสาร

     - วงจรไฟส่องสว่างเฉพาะจุดและไฟส่องสว่างในห้องเก็บของ (INT/L)

     - วงจรไฟส่องสว่างเรือนแสงหน้าปัด (ILL)

     - แผนผังวงจรไฟส่องสว่างเรือนแสงแผงหน้าปัด

   มิเตอร์และเกจวัด

     - มิเตอร์รวมบนหน้าปัทม์

     - วงจรมิเตอร์วัดความเร็ว,วัดรอบ,เกจวัดอุณหภูมิน้ำ และวงจรเกจวัดน้ำมัน

       เชื้อเพลิง (METER)

     - การตรวจสอบเกจวัดระดับน้ำมันเชื้อเพลิงและเกจวัดอุณหภูมิน้ำ

     - การตรวจสอบชุดเกจวัดน้ำมันเชื้อเพลิง

     - การตรวจสอบสัญญาณเซ็นเซอร์วัดความเร็วรถ

   หลอดไฟเตือน

     - การตรวจเช็คไดโอด

     - วงจรไฟฟ้า (WARN)

     - แผนผังวงจรไฟฟ้า

   ใบปัดน้ำฝนและมอเตอร์ฉีดน้ำล้างกระจก

     - วงจรใบปัดน้ำฝนและมอเตอร์ฉีดน้ำล้างกระจก (WIPER)

     - การประกอบ

     - การปรับตั้งหัวฉีดน้ำล้างกระจก

     - ตรวจสอบวาล์วกันกลับ (สำหรับรุ่นที่มีชุดปัดน้ำฝนหลัง)

     - ก้านต่อชุดปัดน้ำฝน

   ใบปัดน้ำฝนไฟหน้า

     - วงจรไฟฟ้า (HLC)

   แตร,ที่จุดบุหรี่ และนาฬิกา

     - วงจรไฟฟ้า (HORN)

     - แผนผังวงจรไฟฟ้า

   ไล่ฝ้ากระจกบังลมหลัง

     - วงจรไฟฟ้า (DEF)

     - การตรวจเช็คลวดไล่ฝ้า

     - การซ่อมลวดไล่ฝ้า

   วิทยุและเสาอากาศ

     - วงจรวิทยุ

     - แผนผังวงจรไฟฟ้า

     - วงจรเสาอากาศ

     - การวิเคราะห์ปัญหา

     - ตำแหน่งของเสาอากาศ

     - การเปลี่ยนก้านเสาอากาศ

     - การซ่อมสายอากาศที่กระจกบังลม

   โทรศัพท์

     - วงจรสายไฟชุดโทรศัพท์

   ซันรูฟ

     - วงจรซันรูฟ

   เบาะนั่ง

     - วงจรเบาะนั่งไฟฟ้า

     - วงจรระบบให้ความร้อนเบาะนั่ง

   กระจกมองข้าง

     - วงจรไฟฟ้า

   ฝากระโปรงหลังและฝาปิดถังน้ำมันเชื้อเพลิง

     - วงจรไฟฟ้า

   ระบบควบคุมการขับขี่ตามความเร็วอัตโนมัติ

     - ตำแหน่งของชิ้นส่วนต่างๆและตำแหน่งของสายไฟ

     - รายละเอียดของระบบ

     - วงจรไฟฟ้า

     - แผนผังวงจรไฟฟ้า

     - การวิเคราะห์ปัญหา

   IVMS

     รายละเอียดของระบบ

     - รายละเอียดของระบบทั้งหมด

     - ตำแหน่งติดตั้งกล่องควบคุมต่างๆ

     - วงจรของระบบ

     ระบบการวิเคราะห์ปัญหา

     - Consult

     - การวิเคราะห์ปัญหาด้วยหลอดไฟตรวจสอบบนรถ

     - การวิเคราะห์ปัญหาเกี่ยวกับการติดต่อสื่อสารในระบบ IVMS

     - ชุดควบคุมสวิทช์

     - การทำงานของระบบล็อคประตูอัตโนมัติ

     - การทำงานของชุดควบคุมกระจกประตูด้านคนขับ

     การวิเคราะห์ปัญหา

     - หน่วยควบคุมระบบไฟฟ้าของตัวถัง

     - กล่องควบคุมเฉพาะจุด

     - แหล่งจ่ายไฟหลัก,วงจรกราวด์และวงจรการติดต่อสื่อสารภายในรถ

     - การตรวจสอบแหล่งจ่ายไฟและวงจรกราวด์

     กระจกไฟฟ้า IVMS

     - รายละเอียดของระบบ

     - วงจรไฟฟ้า (WINDOW)

     - การวิเคราะห์ปัญหา

   ชุดล็อคประตูอัตโนมัติ IVMS

     - รายละเอียดของระบบ

     - วงจรไฟฟ้า

     - แผนผังวงจรไฟฟ้า

     - การวิเคราะห์ปัญหา

   ระบบควบคุมแบบหลายจุด IVMS

     - วงจรไฟฟ้า

     - แผนผังวงจรไฟฟ้า

   ระบบควบคุมเวลา IVMS

     - รายละเอียดของระบบ

     - วงจรไฟฟ้า

     - การวิเคราะห์ปัญหา

   ระบบส่องสว่าง IVMS

     - รายละเอียดของระบบ

     - วงจรไฟฟ้า

     - การวิเคราะห์ปัญหา

   อุปกรณ์ควบคุมการเปิด-ปิดไฟส่องสว่างในห้องโดยสาร

     - รายละเอียดของระบบ

     - วงจรไฟฟ้า

     - การวิเคราะห์ปัญหา

   หลอดไฟประตู IVMS

     - รายละเอียดของระบบ

     - วงจรไฟฟ้า

   ตำแหน่งติดตั้งของอุปกรณ์ไฟฟ้า

     - ส่วนประกอบของเครื่องยนต์

     - ชิ้นส่วนภายในห้องผู้โดยสาร

   แผนผังวงจรสายไฟ

     - ตำแหน่งอุปกรณ์และสายไฟ

     - วิธีอ่านแผนผังวงจรสายไฟ

     - ชุดสายไฟภายในห้องเครื่องยนต์

     - ชุดสายไฟรวม

     - ชุดสายไฟควบคุมเครื่องยนต์

     - ชุดสายไฟตัวถัง

     - ชุดสายไฟตัวถังหมายเลข 2 และชุดสายไฟช่วงท้าย

     - ชุดสายไฟหลอดไฟในห้องโดยสาร

     - ชุดสายไฟประตูหน้า (ซ้าย-ขวา)

     - ชุดสายไฟประตูหลัง

   ตำแหน่งติดตั้งสายกราวด์

   SUPER MUTIPLE JUNCTION (SMJ)

   FUSE BLOCK - JUNCTION BOX (J/B)

   FUSE AND FUSIBLE LINK BOX

   ELECTRICAL UNIT

   JOINT CONNECTOR (J/C)
